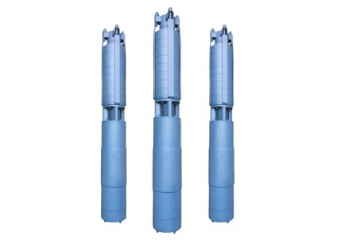

Насосы ЭЦВ 8

НАЗНАЧЕНИЕ

Агрегат насосный ЭЦВ 8 предназначен для подъема питьевой воды из артезианских скважин с целью осуществления городского, промышленного и сельскохозяйственного водоснабжения, орошения, шахтоосушения и других подобных работ.
Агрегат состоит из асинхронного электродвигателя, и многосекционной центробежной насосной части, соединенных между собой жесткой муфтой. Ротор насоса и ротор электродвигателя вращаются в резинометаллических подшипниках. В днище электродвигателя расположен упорный подшипник, воспринимающий осевую нагрузку. На входе в насосную часть установлена защитная сетка-фильтр, предохраняющая насос от попадания крупных механических частиц. Электродвигатель водозаполненный с короткозамкнутым ротором, с синхронной частотой вращения 3000 об/мин. «Беличья клетка» ротора выполнена из меди. Обмотка статора выполнена водостойким проводом. Охлаждение электродвигателя осуществляется перекачиваемой водой.
Агрегат насосный ЭЦВ предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, темпера-турой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
Диаметр скважины 200 мм.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.
Подпор при эксплуатации, не менее 1м, а для насосов ЭЦВ12-200, 210, 250 не менее 2м.
Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать: для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

ЭЦВ 8-25-100, где:
ЭЦВ - тип электронасоса: электрический центробежный вертикальный;
8 - внутренний диаметр обсадной трубы в дюймах;
25 - номинальная подача, м3/ч;
100 - номинальный напор, м.
без обозначения – рабочее колесо из высококачественного стеклопластика
нрк – рабочее колесо из нержавеющей стали
noryl - рабочее колесо из полифениленоксида (термопласт с высоким сопротивлением к химическим воздействиям)

Технические характеристики

Марка насоса	Параметры насоса					Габаритные размеры, в мм.		Масса, кг	Диаметр скважины, мм
Марка насоса	Подача, м3/ч	Напор,м	Ток, А	КПД, %	Мощность двигателя, кВт	Диаметр	Длина	Масса, кг	Диаметр скважины, мм
ЭЦВ 8-16-85	16	85	16	81	6.3	186	1120	66	200
ЭЦВ 8-16-100	16	100	16	81	6.3	186	1120	66	200
ЭЦВ 8-16-110	16	110	19	81	7.5	186	1205	73	200
ЭЦВ 8-16-120	16	120	21	81	11	186	1280	78	200
ЭЦВ 8-16-140	16	140	25	82	11	186	1310	78	200
ЭЦВ 8-16-160	16	160	30	82	13	186	1430	88	200
ЭЦВ 8-25-55 нрк	25	55	15	80	5.5	186	975	60	200
ЭЦВ 8-25-70	25	70	18	81	7.5	186	1085	67	200
ЭЦВ 8-25-70 нрк	25	70	18	81	7.5	186	1085	70	200
ЭЦВ 8-25-90	25	90	23	81	11	186	1200	77	200
ЭЦВ 8-25-90 нрк	25	90	23	81	11	186	1200	78	200
ЭЦВ 8-25-100	25	100	27	82	11	186	1260	78	200
ЭЦВ 8-25-100 нрк	25	100	27	82	11	186	1260	81	200
ЭЦВ 8-25-110	25	110	27	82	11	186	1260	78	200
ЭЦВ 8-25-110 нрк	25	110	27	82	11	186	1260	81	200
ЭЦВ 8-25-125	25	125	33	82	13	186	1360	85	200
ЭЦВ 8-25-125 нрк	25	125	33	82	13	186	1360	88.5	200
ЭЦВ 8-25-150	25	150	37	82	17	186	1410	117	200
ЭЦВ 8-25-150 нрк	25	150	37	82	17	186	1410	121.5	200
ЭЦВ 8-40-60	40	60	25	82	11	186	1200	74	200
ЭЦВ 8-40-60 нрк	40	60	25	82	11	186	1200	77	200
ЭЦВ 8-40-70	40	70	32	82	13	186	1305	83	200
ЭЦВ 8-40-70 нрк	40	70	32	82	13	186	1305	85	200
ЭЦВ 8-40-90	40	90	36	82	17	186	1310	113	200
ЭЦВ 8-40-90 нрк	40	90	36	82	17	186	1365	118	200
ЭЦВ 8-40-120	40	120	48	83	22	186	1510	132	200
ЭЦВ 8-40-120 нрк	40	120	48	83	22	186	1510	135	200
ЭЦВ 8-40-150	40	150	56	84	32	186	1705	150	200
ЭЦВ 8-40-150 нрк	40	150	56	84	32	186	1705	155	200
ЭЦВ 8-40-160	40	160	62	84	32	186	1755	153.5	200
ЭЦВ 8-40-160 нрк	40	160	62	84	32	186	1755	157	200
ЭЦВ 8-40-180	40	180	69	84	32	186	1820	161	200
ЭЦВ 8-40-180 нрк	40	180	69	84	32	186	1820	163	200
ЭЦВ 8-40-150	40	150	56	84	32	186	1705	150	200
ЭЦВ 8-40-150 нрк	40	150	56	84	32	186	1705	155	200
ЭЦВ 8-40-160	40	160	62	84	32	186	1755	153.5	200
ЭЦВ 8-40-160 нрк	40	160	62	84	32	186	1755	157	200
ЭЦВ 8-40-180	40	180	69	84	32	186	1820	161	200
ЭЦВ 8-40-180 нрк	40	180	69	84	32	186	1820	163	200
ЭЦВ 8-40-150	40	150	56	84	32	186	1705	150	200
ЭЦВ 8-65-145	65	145	100	85	45	186	2240	196	200
ЭЦВ 8-65-160	65	160	104	85	45	186	2310	199	200
ЭЦВ 8-65-180	65	180	108	85	45	186	2390	202	200

⁠

Конструкция

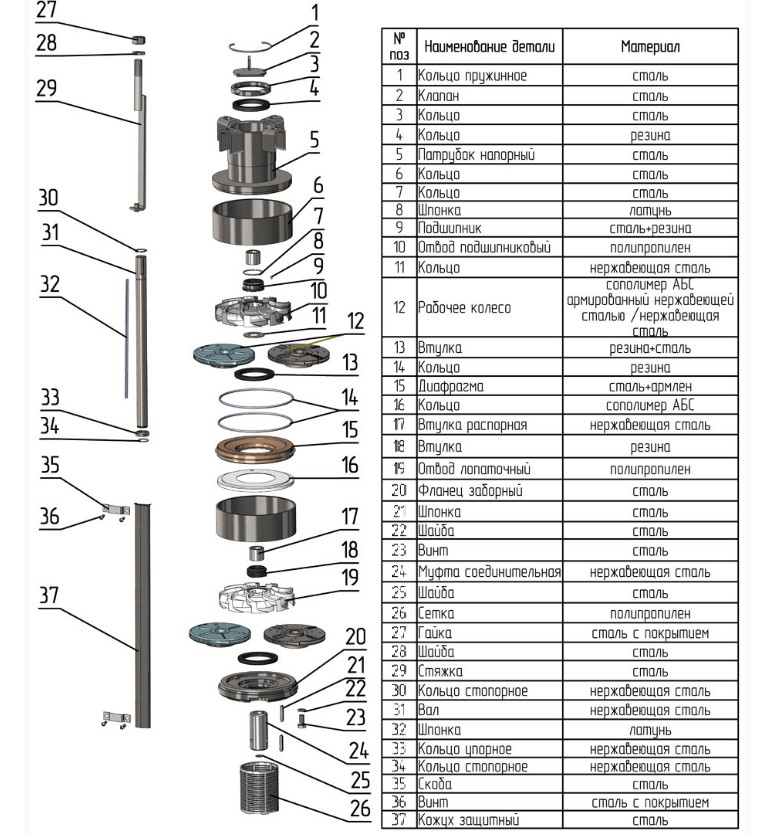

Насосная часть
Рисунок 11.jpg

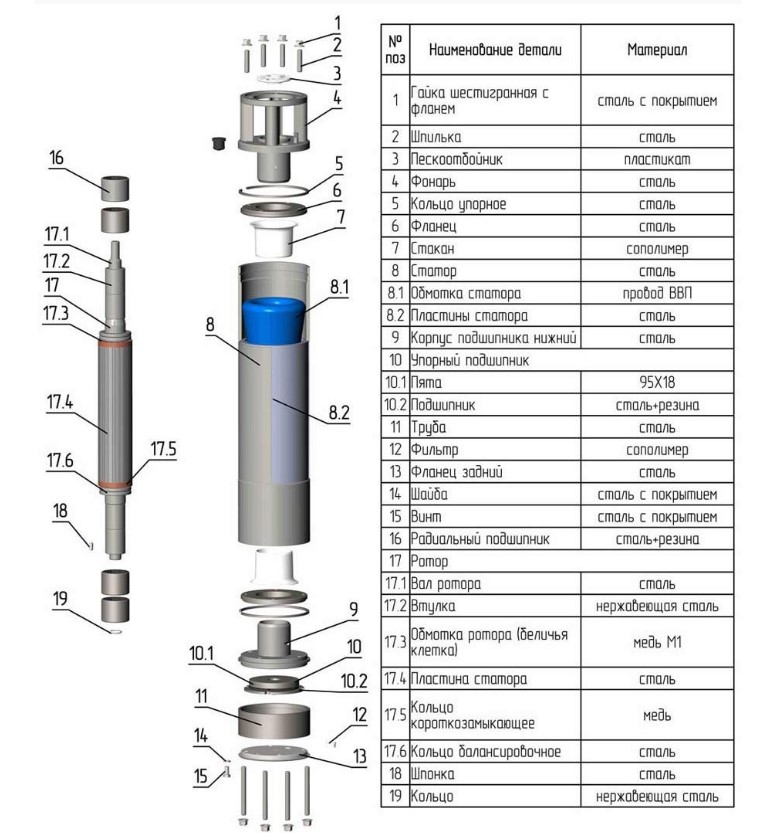

Электродвигатель ПЭДВ

Рисунок 12.jpg

Конструктивные особенности ЭЦВ 8:

- Максимальный диаметр: 186мм
- Материал рабочего колеса и отвода: высококачественный стеклопластик
- Запатентованная технология армирования рабочего колеса нерж.сталью значительно повышает прочность.
- Имеется исполнение насосов со штампосварными рабочими колёсами из нерж.стали

Схема монтажа
Рисунок 14.jpg

Сечение провода
Рисунок 15.jpg

Осуществляется поставка запасных частей для всей продукции АО «Ливнынасос».
