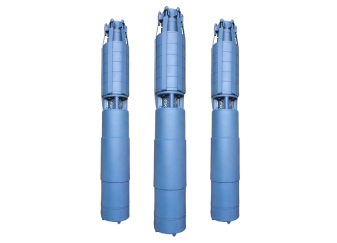

Насосы ЭЦВ 10

НАЗНАЧЕНИЕ

Агрегат насосный ЭЦВ 10 предназначен для подъема питьевой воды из артезианских скважин с целью осуществления городского, промышленного и сельскохозяйственного водоснабжения, орошения, шахтоосушения и других подобных работ.
Агрегат состоит из асинхронного электродвигателя, и многосекционной центробежной насосной части, соединенных между собой жесткой муфтой. Ротор насоса и ротор электродвигателя вращаются в резинометаллических подшипниках. В днище электродвигателя расположен упорный подшипник, воспринимающий осевую нагрузку. На входе в насосную часть установлена защитная сетка-фильтр, предохраняющая насос от попадания крупных механических частиц. Электродвигатель водозаполненный с короткозамкнутым ротором, с синхронной частотой вращения 3000 об/мин. «Беличья клетка» ротора выполнена из меди. Обмотка статора выполнена водостойким проводом. Охлаждение электродвигателя осуществляется перекачиваемой водой.
Агрегат насосный ЭЦВ предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, темпера-турой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
Диаметр скважины 250 мм.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.
Подпор при эксплуатации, не менее 1м, а для насосов ЭЦВ12-200, 210, 250 не менее 2м.
Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать:
для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

ЭЦВ 10-65-110, где:
ЭЦВ - тип электронасоса: электрический центробежный вертикальный;
10 - внутренний диаметр обсадной трубы в дюймах;
65 - номинальная подача, м3/ч;
110 - номинальный напор, м.
нрк – рабочее колесо из нержавеющей стали
нро - рабочее колесо и отвод лопаточный из нержавеющей стали
чл – рабочее колесо и отвод лопаточный из чугуна легированного

Технические характеристики

Марка насоса	Параметры насоса					Габаритные размеры, в мм.		Масса, кг	Диаметр скважины, мм
Марка насоса	Подача, м3/ч	Напор,м	Ток, А	КПД, %	Мощность двигателя, кВт	Диаметр	Длина	Масса, кг	Диаметр скважины, мм
ЭЦВ 10-65-65 нро	65	65	45	83	22	235	1275	139	250
ЭЦВ 10-65-65 нрк	65	65	45	83	22	235	1275	137	250
ЭЦВ 10-65-90 нро	65	90	52	85	33	235	1345	181	250
ЭЦВ 10-65-90 нрк	65	90	52	85	33	235	1345	179	250
ЭЦВ 10-65-100 нро	65	100	58	85	33	235	1345	181	250
ЭЦВ 10-65-100 нрк	65	100	58	85	33	235	1345	179	250
ЭЦВ 10-65-110 нро	65	110	65	85	33	235	1430	186	250
ЭЦВ 10-65-110 нрк	65	110	65	85	33	235	1430	183	250
ЭЦВ 10-65-125 нро	65	125	71	85	33	235	1430	186	250
ЭЦВ 10-65-125 нрк	65	125	71	85	33	235	1430	189	250
ЭЦВ 10-65-150 нро	65	150	77	86	37	235	1520	204	250
ЭЦВ 10-65-150 нрк	65	150	77	86	37	235	1520	198	250
ЭЦВ 10-65-175 нрк	65	175	93	86	45	235	1670	222	250
ЭЦВ 10-65-175 нро	65	175	93	86	45	235	1670	228	250
ЭЦВ 10-65-180 нрк	65	175	93	86	45	235	1670	222	250
ЭЦВ 10-65-200 нрк	65	200	106	86	55	235	1720	236	250
ЭЦВ 10-77-100 нрк	77	100	73	86	33	235	1340	177	250
ЭЦВ 10-77-165 нрк	77	165	120	86	55	235	1640	230	250
ЭЦВ 10-77-165 нро	77	165	120	86	55	235	1640	235	250
ЭЦВ 10-120-40 нро	120	40	42	85	22	235	1305	145	250
ЭЦВ 10-120-60 нро	120	60	65	85	33	235	1370	186	250
ЭЦВ 10-120-80 нро	120	80	85	86	33	235	1480	194	250
ЭЦВ 10-160-75 нро	160	75	98	86	45	235	1680	229	250
ЭЦВ 10-160-100 нро	160	100	130	86	55	235	1895	255	250
ЭЦВ 10-160-125 нро	160	125	165	86	75	235	2200	308	250
ЭЦВ 10-160-140 нро	160	140	180	86	90	235	2495	350	250
ЭЦВ 10-160-150 нро	160	150	185	86	90	235	2495	351	250
ЭЦВ 10-180-45 нро	180	45		86	33	235	1414	190	250
ЭЦВ 10-180-70 нро	180	70	102	86	45	235	1670	226	250
ЭЦВ 10-180-95 нро	180	95		86	55	235	1895	255	250
ЭЦВ 10-200-75 нро	200	75	120	86	55	235	1725	239	250
ЭЦВ10-200-100нро	200	100	160	86	75	235	2035	292	250
ЭЦВ10-200-125нро	200	125	187	86	90	235	2730	444	250

Конструкция

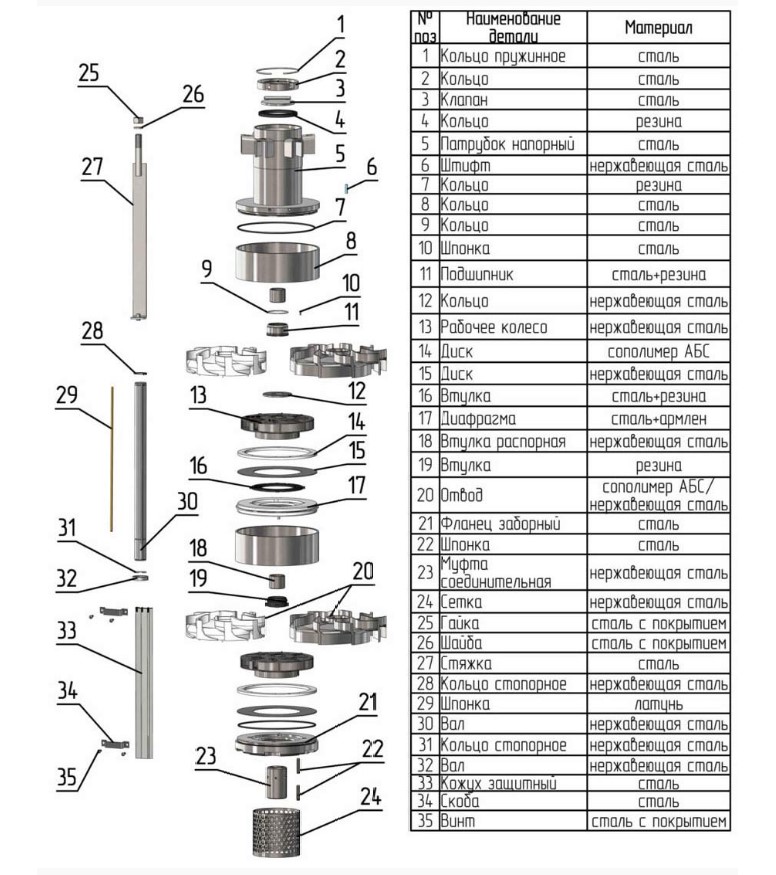

Насосная часть 10-(65-77)
Рисунок 17.jpg

Насосная часть 10-(100-200)
Рисунок 18.jpg

Электродвигатель ПЭДВ
Рисунок 19.jpg

Конструктивные особенности ЭЦВ 10:

- Максимальный диаметр: 235мм
- Материал рабочего колеса и отвода: нерж.сталь
(Для ЭЦВ 10-65 материал отвода –пластик)

Схема монтажа
Рисунок 14.jpg

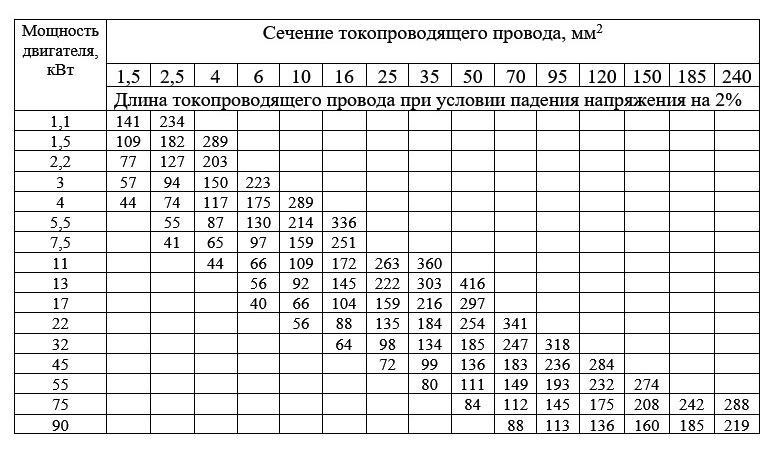

Сечение провода
Рисунок 15.jpg

Осуществляется поставка запасных частей для всей продукции АО «Ливнынасос».
