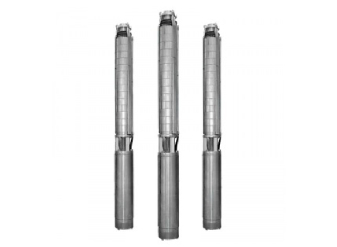

Насосы ЭЦВ 4

Назначение

Агрегат насосный ЭЦВ4 предназначен для подъема питьевой воды из артезианских скважин с целью осуществления городского, промышленного и сельскохозяйственного водоснабжения, орошения, шахтоосушения и других подобных работ.
Агрегат состоит из асинхронного электродвигателя, и многосекционной центробежной насосной части, соединенных между собой жесткой муфтой. Ротор насоса и ротор электродвигателя вращаются в резинометаллических подшипниках. В днище электродвигателя расположен упорный подшипник, воспринимающий осевую нагрузку. На входе в насосную часть установлена защитная сетка-фильтр, предохраняющая насос от попадания крупных механических частиц. Электродвигатель водозаполненный с короткозамкнутым ротором, с синхронной частотой вращения 3000 об/мин. «Беличья клетка» ротора выполнена из меди. Обмотка статора выполнена водостойким проводом. Охлаждение электродвигателя осуществляется перекачиваемой водой.
Агрегат насосный ЭЦВ предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, темпера-турой до 25°С, массовой долей твердых механических примесей – не более 0,01% с раз-мером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
Диаметр скважины 102,5 мм.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения
Подпор при эксплуатации, не менее 1 м.
Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должны превышать: ±10% для подачи, ±8% для напора (ГОСТ 6134).

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

ЭЦВ 4-1,5-35, где:
ЭЦВ - тип электронасоса: электрический центробежный вертикальный;
4 - внутренний диаметр обсадной трубы в дюймах;
1,5 - номинальная подача, м3/ч;
35 - номинальный напор, м.
кн - корпус насоса из нержавеющей стали.
без обозначения – рабочее колесо из поликарбоната
армлен – рабочее колесо из композиции на основе полипропилена,

Технические характеристики

Марка насоса	Параметры насоса					Габаритные размеры, в мм.		Масса, кг	Диаметр скважины, мм
Марка насоса	Подача, м3/ч	Напор,м	Ток, А	КПД, %	Мощность двигателя, кВт	Диаметр	Длина	Масса, кг	Диаметр скважины, мм
ЭЦВ 4-2.5-65	2.5	65	3.8	68	1.1	96	775	18	102.5
ЭЦВ 4-2.5-80	2.5	80	4.2	68	1.1	96	855	19	102.5
ЭЦВ 4-2.5-100	2.5	100	5.8	68	2.2	96	1050	26	102.5
ЭЦВ 4-2.5-120	2.5	120	6.2	68	2.2	96	1130	28	102.5
ЭЦВ 4-2.5-140	2.5	140	6.5	68	2.2	96	1260	29	102.5
ЭЦВ 4-2.5-160	2.5	160	9.5	70	3	96	1410	32	102.5
ЭЦВ 4-2.5-200	2.5	200	10.5	70	3	96	1600	35	102.5
ЭЦВ 4-4-45	4	45	5	68	2.2	96	955	24	102.5
ЭЦВ 4-4-60	4	60	6	68	2.2	96	1085	26	102.5
ЭЦВ 4-4-80	4	80	8.2	70	3	96	1265	31	102.5
ЭЦВ 4-4-100	4	100	8.8	72	4	96	1600	34	102.5
ЭЦВ 4-4-120	4	120	10	72	4	96	1680	37	102.5
ЭЦВ 4-4-140	5.5	140	12	72	5.5	96	1765	40	102.5
ЭЦВ 4-6.5-70	6.5	70	8	68	2.2	96	1265	28.5	102.5
ЭЦВ 4-6.5-85	6.5	85	11	70	3	96	1480	32.5	102.5
ЭЦВ 4-6.5-115	6.5	115	12	72	4	96	1700	38.5	102.5
ЭЦВ 4-6.5-130	6.5	130	14.5	72	5.5	96	1980	42	102.5
ЭЦВ 4-6.5-150	6.5	150	16	72	5.5	96	2130	44	102.5
ЭЦВ 4-10-40	10	40	9.5	70	3	96	1175	29	102.5
ЭЦВ 4-10-55	10	55	9.8	70	3	96	1315	31	102.5
ЭЦВ 4-10-70	10	70	10	72	4	96	1530	35	102.5
ЭЦВ 4-10-85	10	85	13	72	5.5	96	1760	41	102.5
ЭЦВ 4-10-95	10	95	15	72	5.5	96	1980	42	102.5
ЭЦВ 4-10-110	10	110	16	72	5.5	96	2130	44	102.5

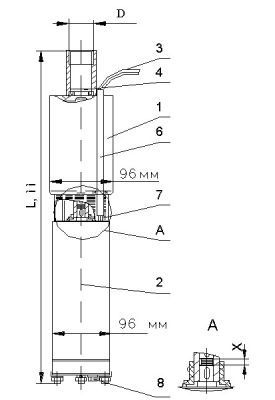

Конструкция

Насос ЭЦВ 4 состоит из:
1 – насосной части
2 – электродвигателя
3 – проводов токоподводящих
4 – клапана
6 – кожуха защитного
7 – сетки защитной
8 – пробки сливной
Комплектность:
- Паспорт АМТ3.246.003ПС – 1 шт.
- Агрегат ЭЦВ4 – 1 шт.
Конструктивные особенности ЭЦВ 4:
- Максимальный диаметр: 96мм
- Материал рабочего колеса и отвода: поликарбонат
- Материал корпуса—нержавеющая сталь

Схема монтажа
Рисунок 14.jpg

Сечение провода
Рисунок 15.jpg

Осуществляется поставка запасных частей для всей продукции АО «Ливнынасос».
