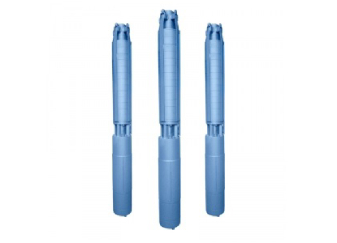

Насосы ЭЦВ 5

НАЗНАЧЕНИЕ

Агрегат насосный ЭЦВ 5 предназначен для подъема питьевой воды из артезианских скважин с целью осуществления городского, промышленного и сельскохозяйственного водоснабжения, орошения, шахтоосушения и других подобных работ.
Агрегат состоит из асинхронного электродвигателя, и многосекционной центробежной насосной части, соединенных между собой жесткой муфтой. Ротор насоса и ротор электродвигателя вращаются в резинометаллических подшипниках. В днище электродвигателя расположен упорный подшипник, воспринимающий осевую нагрузку. На входе в насосную часть установлена защитная сетка-фильтр, предохраняющая насос от попадания крупных механических частиц. Электродвигатель водозаполненный с короткозамкнутым ротором, с синхронной частотой вращения 3000 об/мин. «Беличья клетка» ротора выполнена из меди. Обмотка статора выполнена водостойким проводом. Охлаждение электродвигателя осуществляется перекачиваемой водой.
Агрегат насосный ЭЦВ предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, темпера-турой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
Диаметр скважины 125 мм.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.
Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать: ±10% для подачи, для насосов с потребляемой мощностью менее 10 кВт, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

ЭЦВ 5-4-75, где:
ЭЦВ - тип электронасоса: электрический центробежный вертикальный;
5 - внутренний диаметр обсадной трубы в дюймах;
4 - номинальная подача, м3/ч;
75 - номинальный напор, м.
без обозначения – из пластмассы армированной нерж. сталью
армлен – рабочее колесо из композиции на основе полипропилена,

Технические характеристики

Марка насоса	Параметры насоса					Габаритные размеры, в мм.		Масса, кг	Диаметр скважины, мм
Марка насоса	Подача, м3/ч	Напор,м	Ток, А	КПД, %	Мощность двигателя, кВт	Диаметр	Длина	Масса, кг	Диаметр скважины, мм
ЭЦВ 5-4-75	4	75	6.5	65	2.2	120	1200	42	125
ЭЦВ 5-4-80	4	80	8.8	65	3	120	1270	43	125
ЭЦВ 5-4-100	4	100	10	68	3	120	1400	48	125
ЭЦВ 5-4-125	4	125	11	68	3	120	1540	52	125
ЭЦВ 5-4-160	4	160	12	72	4	120	1930	66	125
ЭЦВ 5-6.5-50	6.5	50	6	65	2.2	120	1100	40	125
ЭЦВ 5-6.5-65	6.5	65	6	65	2.2	120	1220	42	125
ЭЦВ 5-6.5-80	6.5	80	10	68	3	120	1380	49	125
ЭЦВ 5-6.5-100	6.5	100	11	68	3	120	1560	52	125
ЭЦВ 5-6.5-120	6.5	120	12	72	4	120	1860	67	125
ЭЦВ 5-6.5-140	6.5	140	12	72	4	120	2010	67	125

Конструкция

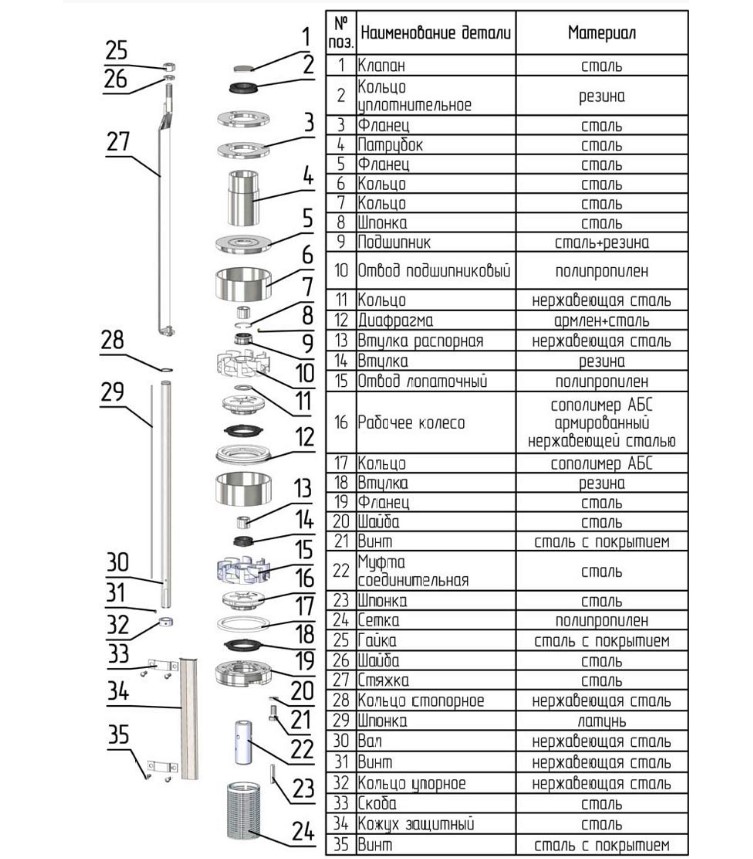

Насосная часть

Рисунок 8.jpg

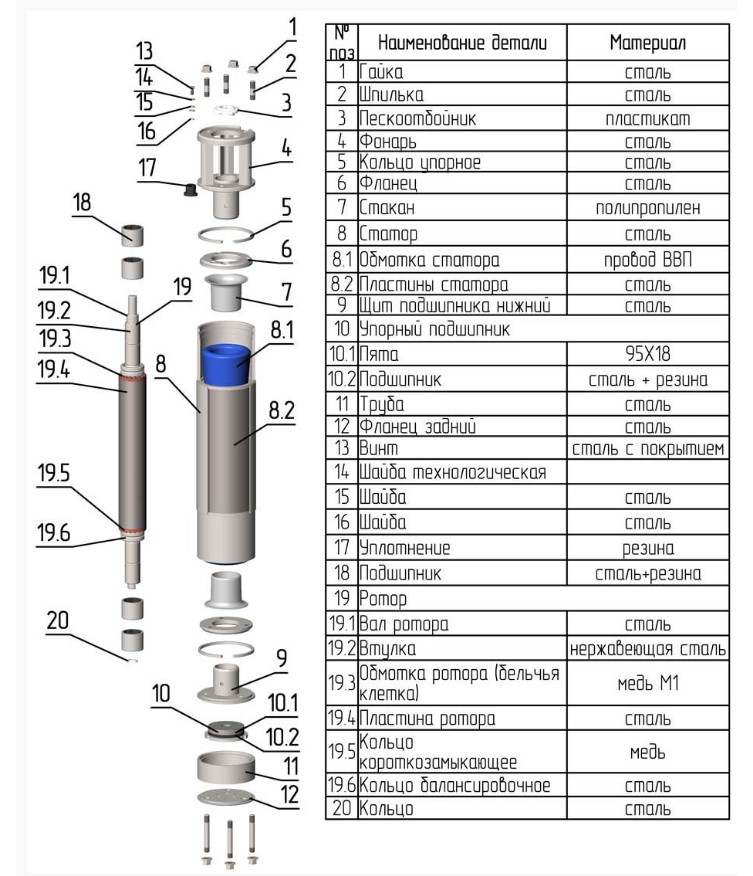

Электродвигатель ПЭДВ

Рисунок 7.jpg

Конструктивные особенности ЭЦВ 5:

- Максимальный диаметр: 120мм.
- Материал рабочего колеса и отвода: высококачественная пластмасса
- Запатентованная конструкция рабочего колеса, армированного нерж. сталью значительно повышает прочность.

Схема монтажа
Рисунок 14.jpg

Сечение провода
Рисунок 15.jpg

Осуществляется поставка запасных частей для всей продукции АО «Ливнынасос».
