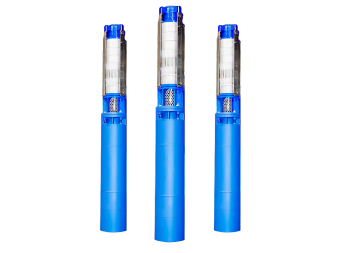

Насос 3ЭЦВ 8

НАЗНАЧЕНИЕ

Агрегат 3ЭЦВ 8 представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов.
Агрегат 3ЭЦВ 8 предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
На данную линейку агрегатов имеется возможность установки сегментного подшипника для работы с частотным преобразователем в пределах 30-50 Гц.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.
Подпор при эксплуатации, не менее 1м, а для насосов 3ЭЦВ12-200, 210, 250 не менее 2м.
Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать: для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).
Агрегаты электронасосные центробежные скважинные для воды типа 3ЭЦВ 8 (далее агрегаты) предназначен для подъема воды из артезианских скважин с целью осуще-ствления водоснабжения, орошения и других подобных работ и соответствует техническим условиям АМТ3.246.001ТУ.

Область применения:

- Городское и сельское водоснабжение
- Ирригация, системы полива и орошения
- Промышленное водоснабжение
- Горнорудная промышленность
- Системы повышения давления
- Понижение уровня грунтовых вод

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

3ЭЦВ 8-16-140, где:
3 - модернизированный тип агрегата
ЭЦВ - тип электронасоса: электрический центробежный вертикальный;
8 - внутренний диаметр обсадной трубы в дюймах;
16 - номинальная подача, м3/ч;
140 - номинальный напор, м;
нрк - нержавеющее рабочее колесо

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка насоса	Параметры насоса					Габаритные размеры, в мм.		Масса, кг	Диаметр скважины, мм
Марка насоса	Подача, м3/ч	Напор,м	Ток, А	КПД, %	Мощность двигателя, кВт	Диаметр	Длина	Масса, кг	Диаметр скважины, мм
3ЭЦВ 8-16-100	16	100	16	77	7.5	189	1260	74	200
3ЭЦВ 8-16-140	16	140	26	82	13	189	1450	126	200
3ЭЦВ 8-16-160	16	160	30	82	13	189	1500	130	200
3ЭЦВ 8-16-180	16	180	34	82	15	189	1570	132	200
3ЭЦВ 8-25-55	25	55	15	77	7.5	189	1150	76	200
3ЭЦВ 8-25-55 нрк	25	55	15	77	7.5	189	1150	79	200
3ЭЦВ 8-25-70	25	70	18	77	7.5	189	1190	77	200
3ЭЦВ 8-25-70 нрк	25	70	18	77	7.5	189	1190	79	200
3ЭЦВ 8-25-100	25	100	30	77	11	189	1360	114	200
3ЭЦВ 8-25-100 нрк	25	100	30	77	11	189	1360	118	200
3ЭЦВ 8-25-110	25	110	30	77	11	189	1360	114	200
3ЭЦВ 8-25-110 нрк	25	110	30	77	11	189	1360	118	200
3ЭЦВ 8-25-125	25	125	32	77	13	189	1430	124	200
3ЭЦВ 8-25-150	25	150	37	82	15	189	1510	130	200
3ЭЦВ 8-25-150 нрк	25	150	37	82	15	189	1510	139	200
3ЭЦВ 8-25-180	25	180	45	82	18.5	189	1630	139	200
3ЭЦВ 8-25-180 нрк	25	180	45	82	18.5	189	1630	155	200
3ЭЦВ 8-40-40	40	40	20	77	7.5	189	1200	78	200
3ЭЦВ 8-40-40 нрк	40	40	20	77	7.5	189	1200	80	200
3ЭЦВ 8-40-60	40	60	25	82	11	189	1305	85	200
3ЭЦВ 8-40-60 нрк	40	60	25	82	11	189	1305	88	200
3ЭЦВ 8-40-75	40	75	32	82	13	189	1410	93	200
3ЭЦВ 8-40-90	40	90	33	82	15	189	1440	128	200
3ЭЦВ 8-40-90 нрк	40	90	33	82	15	189	1500	131	200
3ЭЦВ 8-40-120	40	120	44	83	22	189	1650	150	200
3ЭЦВ 8-40-120 нрк	40	120	44	83	22	189	1650	159	200
3ЭЦВ 8-40-150	40	150	57	84	30	189	1820	168	200
3ЭЦВ 8-40-150 нрк	40	150	57	84	30	189	1820	174	200
3ЭЦВ 8-65-70	65	70	48	83	22	189	1680	152	200
3ЭЦВ 8-65-90	65	90	63	84	30	189	1960	182	200
3ЭЦВ 8-65-110	65	110	72	85	37	189	2050	188	200
3ЭЦВ 8-65-145	65	145	98	84	45	189	2365	217	200
3ЭЦВ 8-65-180	65	180	113	84	45	189	2515	218	200

Конструкция

Насосная часть

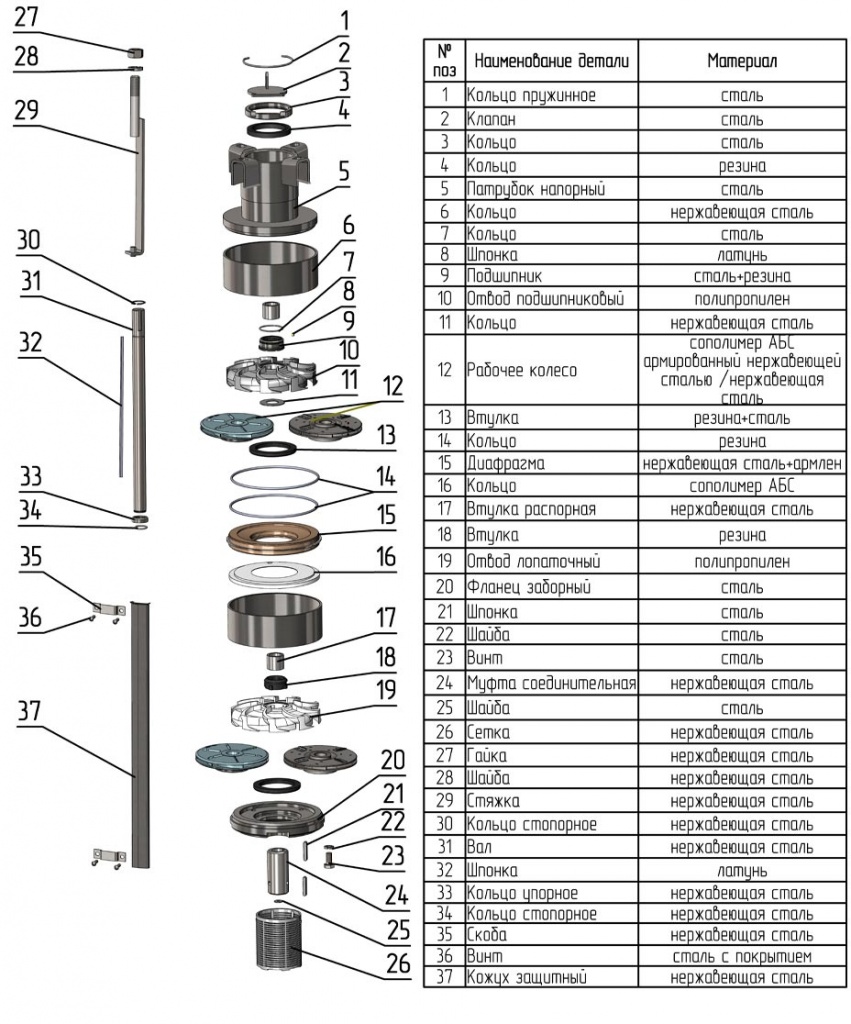

Рисунок 1.53.jpg

Электродвигатель ДАП

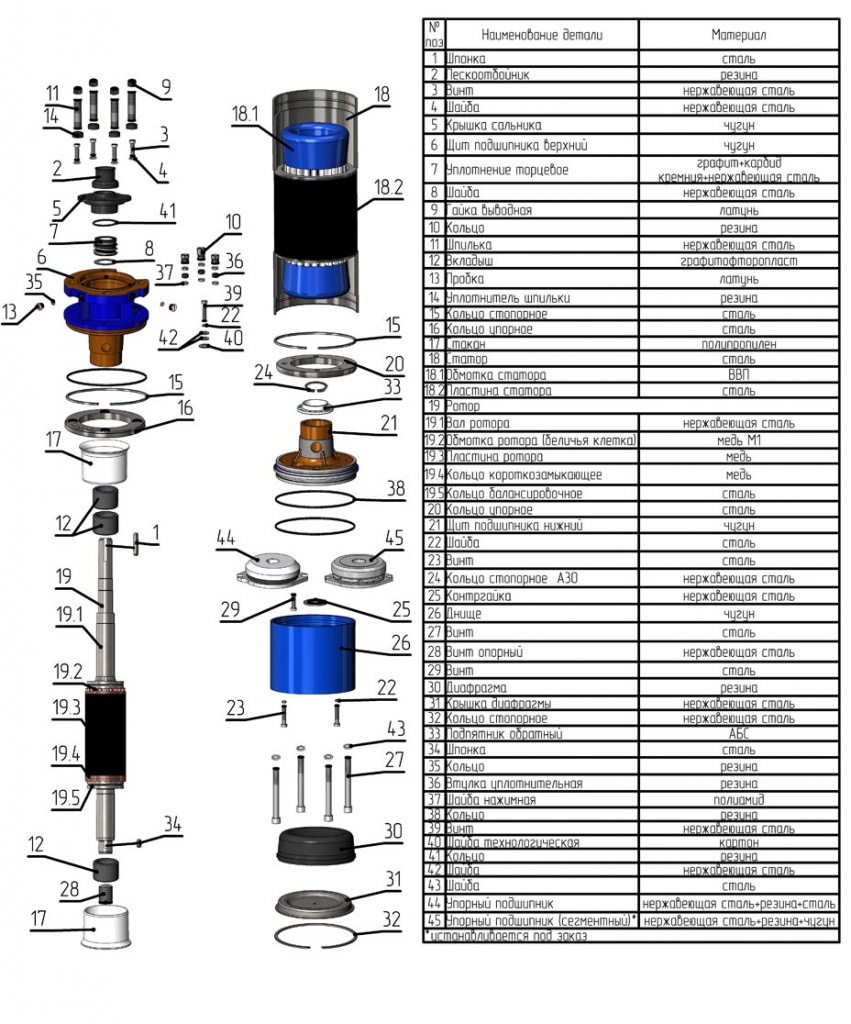

Рисунок 1.54.jpg
