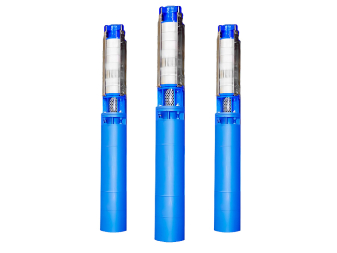

Насос 3ЭЦВ 6

НАЗНАЧЕНИЕ

Агрегат 3ЭЦВ 6 представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов.
Агрегат 3ЭЦВ 6 предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
На данную линейку агрегатов имеется возможность установки сегментного подшипника для работы с частотным преобразователем в пределах 30-50 Гц.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.
Подпор при эксплуатации, не менее 1м, а для насосов 3ЭЦВ12-200, 210, 250 не менее 2м.
Агрегаты электронасосные центробежные скважинные для воды типа 3ЭЦВ 6 (далее агрегаты) предназначен для подъема воды из артезианских скважин с целью осуще-ствления водоснабжения, орошения и других подобных работ и соответствует техническим условиям АМТ3.246.001ТУ.

Область применения:

- Городское и сельское водоснабжение
- Ирригация, системы полива и орошения
- Промышленное водоснабжение
- Горнорудная промышленность
- Системы повышения давления
- Понижение уровня грунтовых вод

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

3ЭЦВ 6-6,5-85, где:
3 - модернизированный тип агрегата
ЭЦВ - тип электронасоса: электрический центробежный вертикальный;
6 - внутренний диаметр обсадной трубы в дюймах;
6,5 - номинальная подача, м3/ч;
85 - номинальный напор, м;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка насоса	Параметры насоса					Габаритные размеры, в мм.		Масса, кг	Диаметр скважины, мм
Марка насоса	Подача, м3/ч	Напор,м	Ток, А	КПД, %	Мощность двигателя, кВт	Диаметр	Длина	Масса, кг	Диаметр скважины, мм
3ЭЦВ 6-4-70	4	70	5.5	76	3	145	1070	57	150
3ЭЦВ 6-4-100	4	100	7	76	3	145	1200	64	150
3ЭЦВ 6-4-130	4	130	8	76	4	145	1270	69	150
3ЭЦВ 6-4-160	4	160	9	76	4	145	1395	74	150
3ЭЦВ 6-4-190	6.5	190	11	76	4	145	1480	76	150
3ЭЦВ 6-6.5-60	6.5	60	6.5	76	3	145	1075	62	150
3ЭЦВ 6-6.5-85	6.5	85	8	76	3	145	1170	64	150
3ЭЦВ 6-6.5-105	6.5	105	9	76	4	145	1230	66	150
3ЭЦВ 6-6.5-125	6.5	125	10	76	4	145	1310	68	150
3ЭЦВ 6-6.5-140	6.5	140	11	76	5.5	145	1410	74	150
3ЭЦВ 6-10-50	10	50	7	76	3	145	1050	60	150
3ЭЦВ 6-10-80	10	80	8.6	76	4	145	1150	68	150
3ЭЦВ 6-10-110	10	110	12.6	76	5.5	145	1320	69	150
3ЭЦВ 6-10-120	10	120	14	76	5.5	145	1335	72	150
3ЭЦВ 6-10-140	10	140	16	77	6.3	145	1440	78	150
3ЭЦВ 6-16-50	16	50	10	76	4	145	1200	64	150
3ЭЦВ 6-16-75	16	75	15	77	5.5	145	1310	68.5	150
3ЭЦВ 6-16-80	16	80	16.8	77	6.3	145	1420	80	150
3ЭЦВ 6-16-90	16	90	17	77	6.3	145	1480	81	150
3ЭЦВ 6-16-100	16	100	18.5	77	7.5	145	1520	86	150
3ЭЦВ 6-16-110	16	110	20	77	7.5	145	1620	86	150
3ЭЦВ 6-16-140	16	140	26	80	11	145	1830	97	150
3ЭЦВ 6-16-160	16	160	30	80	13	145	1940	98	150
3ЭЦВ 6-16-190	16	190	33	80	15	145	2090	110	150
3ЭЦВ 6-25-50	25	50	13	76	5.5	145	1220	68	150
3ЭЦВ 6-25-60	25	60	16	77	6.3	145	1355	73	150
3ЭЦВ 6-25-70	25	70	18	77	7.5	145	1460	82	150
3ЭЦВ 6-25-80	25	80	18.5	77	7.5	145	1500	84	150
3ЭЦВ 6-25-90	25	90	20	77	9	145	1570	87	150
3ЭЦВ 6-25-100	25	100	24	80	11	145	1750	93	150
3ЭЦВ 6-25-120	25	120	28	80	13	145	1870	96	150
3ЭЦВ 6-25-140	25	140	32	80	15	145	2010	108	150
3ЭЦВ 6-25-160	25	160	36	80	15	145	2170	109	150

Конструкция

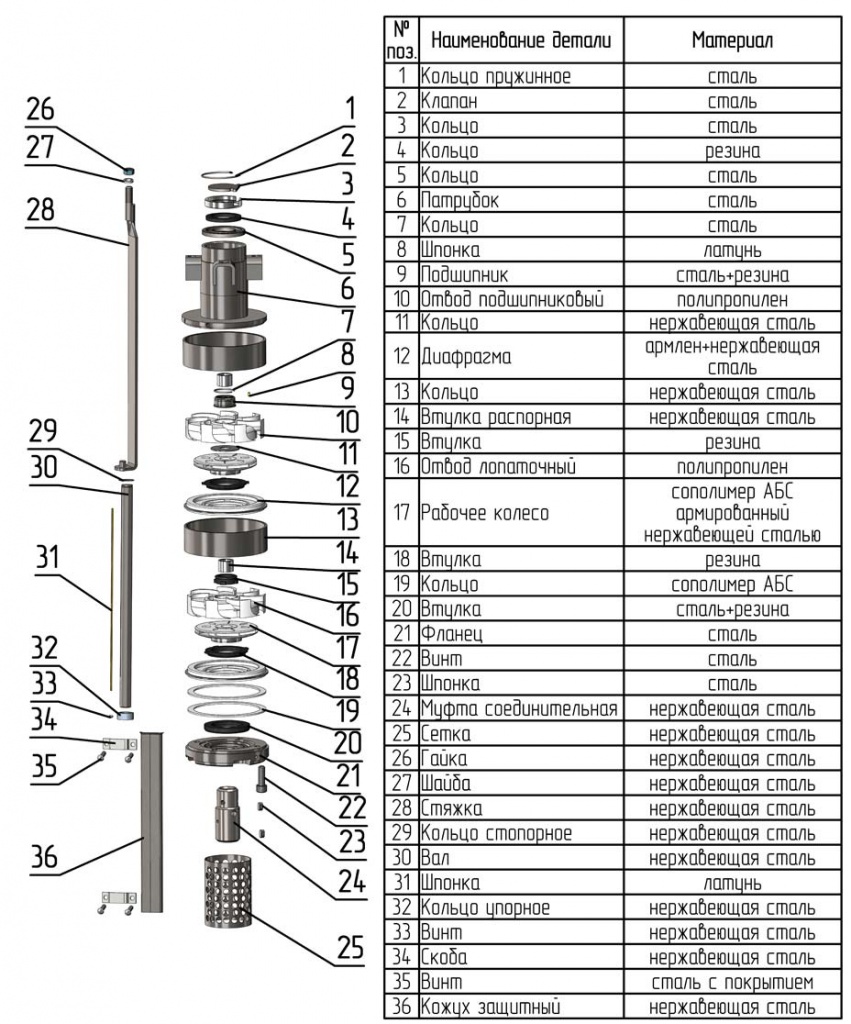

Насосная часть

Рисунок 1.51.jpg

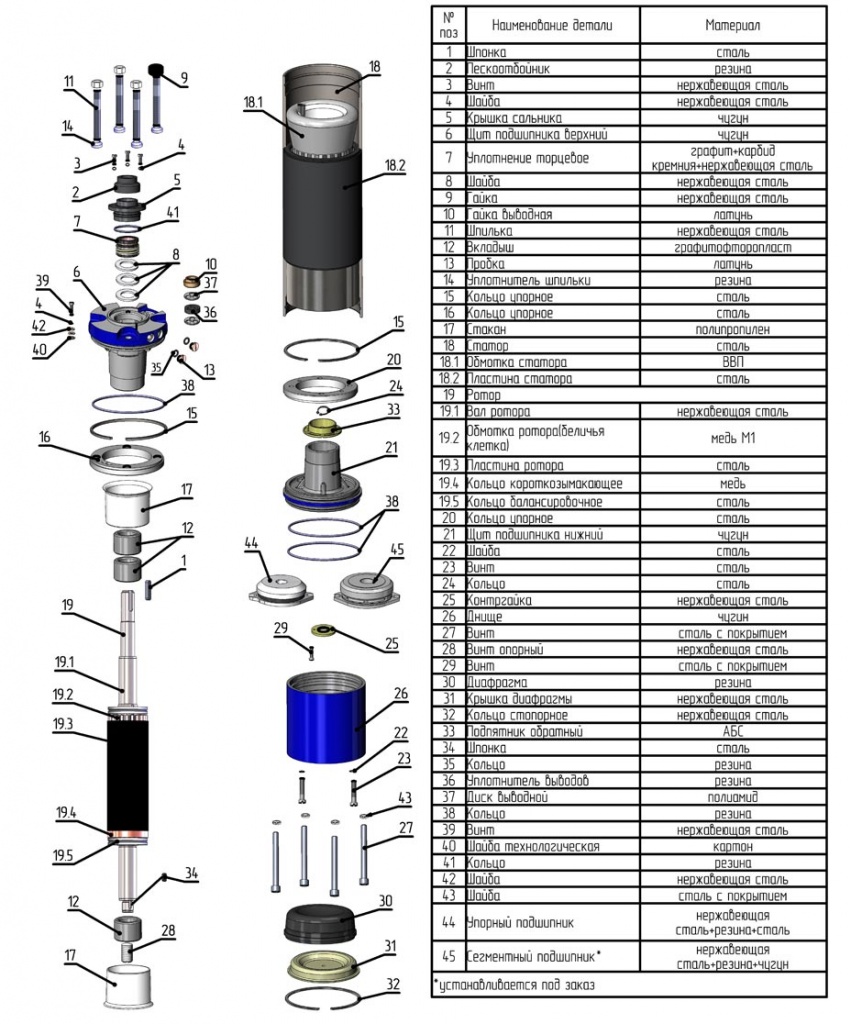

Электродвигатель ДАП

Рисунок 1.52.jpg
