Счётчики применяются – при коммерческом и внутрихозяйственном учёте в нефтехимической, пищевой, ликероводочной и других отраслях промышленности, коммунальном хозяйстве, в различных технологических процессах, теплоэнергетических установках, стендовом оборудовании, а также на других объектах, где по условиям эксплуатации возможно их применение.
Счетчики используются для учета агрессивных и нейтральных жидкостей. Счетчики выполняют функцию преобразования физических величин количества и расхода проходящей через них жидкости в цифровую информацию, обеспечивают ее хранение в собственной памяти и выдачу на внешние устройства для дальнейшей обработки или отражения на цифровых табло.
Использование в конструкции интеллектуального процессорного датчика (ДИ-О-5), осуществляющего съём, обработку и передачу информации по импульсному или цифровому (RS-485) выходам, позволяет работать с персональным компьютером без подключения вторичных приборов. Принцип работы датчика основан на регистрации изменения вектора магнитного поля при попадании металла с магнитными свойствами в рабочую зону датчика. Количество изменений вектора является количеством зарегистрированных событий (входных сигналов).

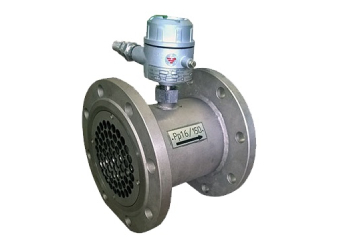

Турбинные счетчики СЖ-ППТ химического исполнения по ТУ 4213-260-05806720-2007 с величиной условного прохода 10, 20, 32, 65, 80, 100, 150 мм, предназначеные для измерения объемного количества жидких сред, вязкостью до 60 мм2/с и производительностью от 0,5 до 420 м3/ч.
ВНИМАНИЕ! Эксплуатация счетчиков предусмотрена в помещении или под навесом!
1. Датчиком «ЛУЧ» предназначенным для преобразования частоты вращения рабочих органов счётчика (турбинка) в электрические импульсы, вычисления значений объема, расхода и индикации их на встроенном дисплее. Датчик «ЛУЧ-01» предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6) В, датчик «ЛУЧ-02» может подключаться к внешнему источнику напряжением от 5 до 12В и генерировать частотный сигнал пропорциональный частоте вращения рабочих органов счётчика. В случае исчезновения питающего напряжения, датчик «ЛУЧ-02» автоматически переходит на работу от встроенной батарейки.
2. Контроллером универсально-программируемым КУП с электронным цифровым отсчетным указателем мгновенного, разового и суммарного расхода жидкости.
ВНИМАНИЕ! В месте установки датчика «ЛУЧ» и контроллеров «КУП» недопустимы тряска и вибрация, оказывающие влияния на их работу, а также наличие внешних электрических и магнитных полей, кроме земного.
Проточная часть счётчиков изготовлена из материалов:
корпус - нержавеющая сталь
турбинка - 40Х13
уплотнения - фторопласт Ф.4
подшипник карбид вольфрамовые.
ВНИМАНИЕ! Измеряемая среда не должна выделять твердые и вязкие продукты, оседающие на турбинке, а также содержать волокнистые включения.
Высокая чувствительность и малая инертность - важное преимущество перед другими турбинными преобразователями. Практически мгновенный отклик ротора на малейшее изменение расхода жидкости обеспечивает высокую точность в быстроменяющихся условиях работы счётчика.
Самым основным приоритетом турбинных счетчиков является простота ее конструкции.
ППТ-10/6,4-КУП30 0,25 1,1-6,0 сСт, где:
ППТ - обозначение типа счетчика (преобразователь первичный турбинный), турбинный
10 - диаметр условного прохода, мм
6,4 - максимальное рабочее давление, МПа
КУП30 - модификация отсчетного устройства, контроллер
0,25 - пределы относительной погрешности (класс точности)
1,1-6,0 сСт - вязкость измеряемой жидкости (диз.топливо)
Наименование | СЖ-ППТ10 | СЖ-ППТ20 | СЖ-ППТ32 | СЖ-ППТ65 | СЖ-ППТ80 | СЖ-ППТ100 | СЖ-ППТ150 |
---|---|---|---|---|---|---|---|
Условный проход, мм | 10 | 20 | 32 | 65 | 80 | 100 | 150 |
Класс точности,% | ±0,15*; ±0,25; ±0,5; | ||||||
Давление жидкости, МПа, не более | 6,4 | 1,6; 6,4 | |||||
Диапазоны вязкости измеряемой жидкости, мм2/с | 0,55-1,1; 1,1-6,0; 6-60; | ||||||
Диапазон расходов, м3/ч | 0,5...3,6 | 1...10 | 2,5...25 | 8...55 | 12...100 | 18...180 | 30...420 |
Рабочая температура, град.С | от минус 40 до плюс 50 | ||||||
Присоединение к трубопроводу | Штуцерное | Фланцевое | |||||
Масса счетчика без вторичного прибора, кг, не более | 3,5 | 4 | 4 | 11 | 12 | 15 | 32 |
* - на определенном расходе, указанном заказчиком, в пределах 10% от общего диапазона расхода на данный вид счетчика
Межповерочный интервал не реже 1 раза в 2 года.
Гарантийный срок12 месяцев.
Варианты комплектаций счетчиков ППТ | Описание |
---|---|
СЖ-ППТ-ЛУЧ-01 | Турбинный счетчик жидкости с необходимым условным проходом в комплекте с электронным вторичным прибором «ЛУЧ-01», который предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6). |
СЖ-ППТ-ДИ-О-5 | Турбинный счетчик жидкости с необходимым условным проходом, в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий импульсный и интерфейсный RS-485 выходы), клеммной коробкой, которая находится непосредственно на самом счетчике. По заказу потребителя, дополнительно может поставляться интерфейсная плата «Advantech PCI-1602 B-A» и программное обеспечение («АРМ оператора налива и слива» для расходомеров). Персональный компьютер, в данном случае, имеется у потребителя. |
СЖ-ППТ-КУП-30 | Турбинный счетчик жидкости с необходимым условным проходом в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий частотный и интерфейсный выход RS-485), с контроллером КУП-30 (или 31) - предназначенным для отображения данных о мгновенном, разовом и суммарном расходе жидкости. Напряжение питания - 220В (или от 9 до 27В). Дополнительно, потребитель может приобрести пост взрывозащищеный ПВК-15ХЛ1 для безопасного обнуления разового расхода во взрывоопасных условиях. |
СЖ-ППТ-КУП-40 | Турбинный счетчик жидкости с необходимым условным проходом в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий частотный и интерфейсный выход RS-485), с контроллером КУП-46(40) - предназначенным для управления и отображения процесса дозированного отпуска жидкости потребителем, при наличии соответствующего оборудования согласованного с заводом-изготовителем, т.е. наличие электроклапанов, электрозадвижек, электронасосов, различных датчиков и др. Напряжение питания - 220В. Дополнительно, необходимо приобрести пульт «Весна-ТЭЦ» для управления функией дозирования. |

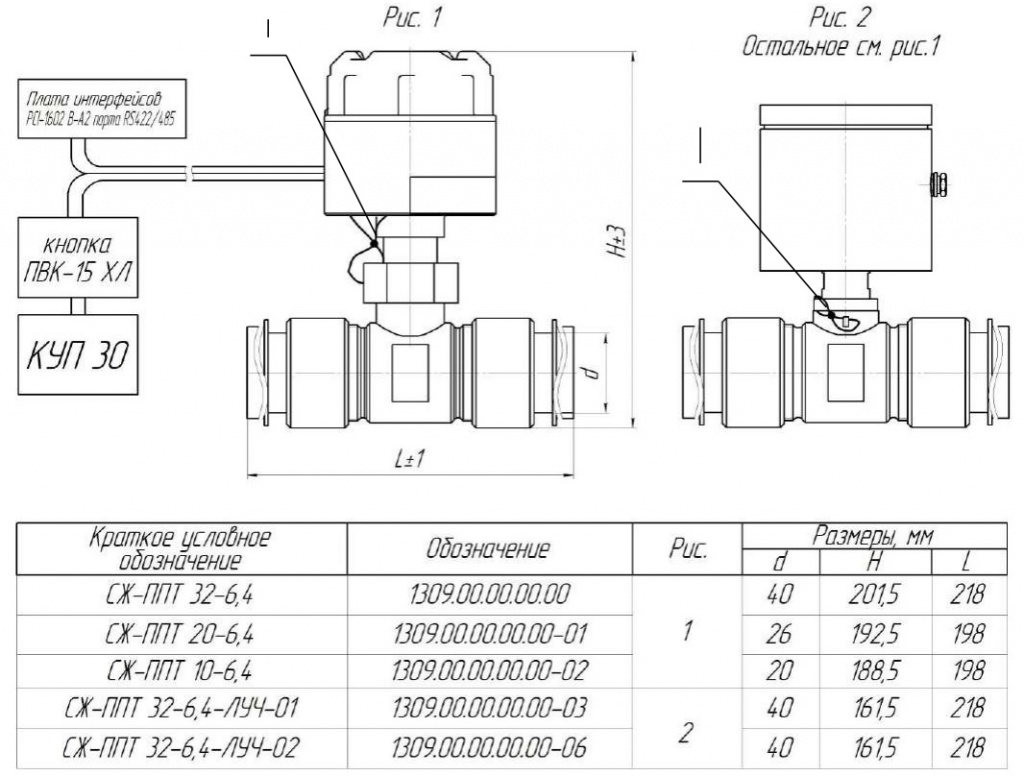

Счётчики жидкости СЖ-ППТ-10, СЖ-ППТ-20, СЖ-ППТ-32 (Ру 6,4 МПа)
